Ekologizace kotlů K2, K3, K4 v Elektrárně Třebovice
| Klient: | ENVIRMINE – ENERGO, a.s. |
| Země, místo: | Česká republika, Elektrárna Třebovice |
| Období: | 2013 |
Hlavní parametry: Cílem prováděcího projektu bylo zpracování dokumentace kouřovodů k odsíření kotlů K3 a K4 v Elektrárně Třebovice. Realizací této akce bude docíleno snížení emisí SO2 a TZL (tuhých znečišťujících látek) ve spalinách pod platné emisní limity.

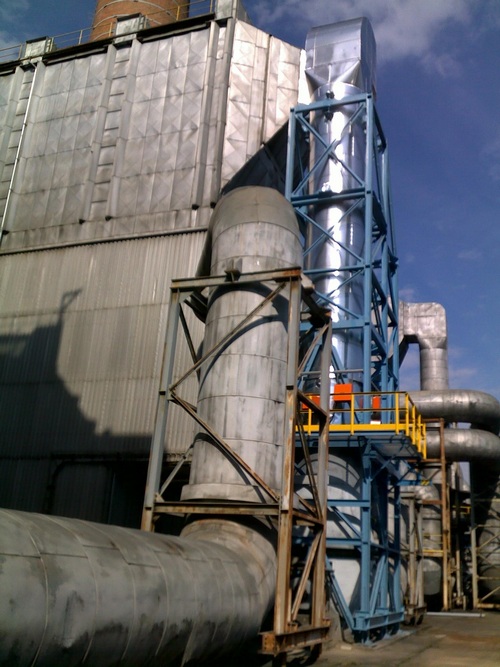

Na výtlačné větve ventilátorů kotlů K3 a K4 jsou provedena nová napojení potrubí nevyčištěných spalin v dimenzi DN2000 zaústěná do společného potrubí DN2800, které je přivedeno do odsiřovacího reaktoru a látkového filtru.
V odsiřovacím reaktoru dojde ke snížení emisí SO2 a v látkovém filtru ke snížení objemu tuhých znečišťujících látek ve spalinách. Vyčištěné spaliny jsou odvedeny potrubím DN2700 do komínu. Před zaústěním do komínu je kouřovod vyčištěných spalin DN2700 opatřen měřicími přístroji pro měření průtoku, tlaku, teploty, SO2, TZL, NH3, NO, CO, H2O, CO2 a referenčního měření.
Za účelem optimalizace návrhu kouřovodů je součástí projektu zpracování výpočtů průřezů, rychlosti spalin, tlakové ztráty nevyčištěných a čistých spalin včetně výpočtu tepelné izolace a pevnostního výpočtu.
Technické parametry nevyčištěných spalin:
• průměr potrubí ø2820 x 6 mm, výroba z ocelových plátů o tloušťce 6mm, materiál S235 JR
• pevné částice: popílek (prach) s koncentrací 20 až 350 mg/Rm3
• koncentrace SO2 850 až 3 000 mg/Rm3, koncentrace NOx 600 až 200 mg/Rm3
• koncentrace CO 40 až 100 mg/Rm3, koncentrace čpavkový skluz 5 až 20 mg/Rm3
• teplota: 150°C, teplota okolního prostředí celoročně: -30°C až +50°C
(S rosným bodem se počítá pouze při odstavení potrubí. Při provozu bude vlhkost v podobě páry.)
• tlak spalin v potrubí: pracovní 5 kPa, maximální 10 kPa
• množství spalin: při teplotě 150°C činí 325 321 m3/h
• rychlost spalin: 14,68 m/sec.
Technické parametry čistých spalin:
• průměr potrubí ø2720 x 6 mm, výroba z ocelových plátů o tloušťce 6mm, materiál S235 JR
• pevné částice: popílek (prach) s koncentrací 18 mg/Rm3
• koncentrace SO2 200 až 500 mg/Rm3, koncentrace SO2 2 mg/m3
• koncentrace HCL 5mg/Nm3, koncentrace HF 0,5 mg/Nm3,
• teplota: 100°C, teplota okolního prostředí celoročně: -30°C až +50°C,
S rosným bodem se počítá pouze při odstavení potrubí. Při provozu bude vlhkost v podobě páry.)
• tlak spalin v potrubí: pracovní 5 kPa, maximální 10 kPa
• množství spalin: při teplotě 98°C činí 297 436 m3/h
• rychlost spalin: 14,43 m/sec.
Poskytnuté služby:Dokumentace pro výběr dodavatele
